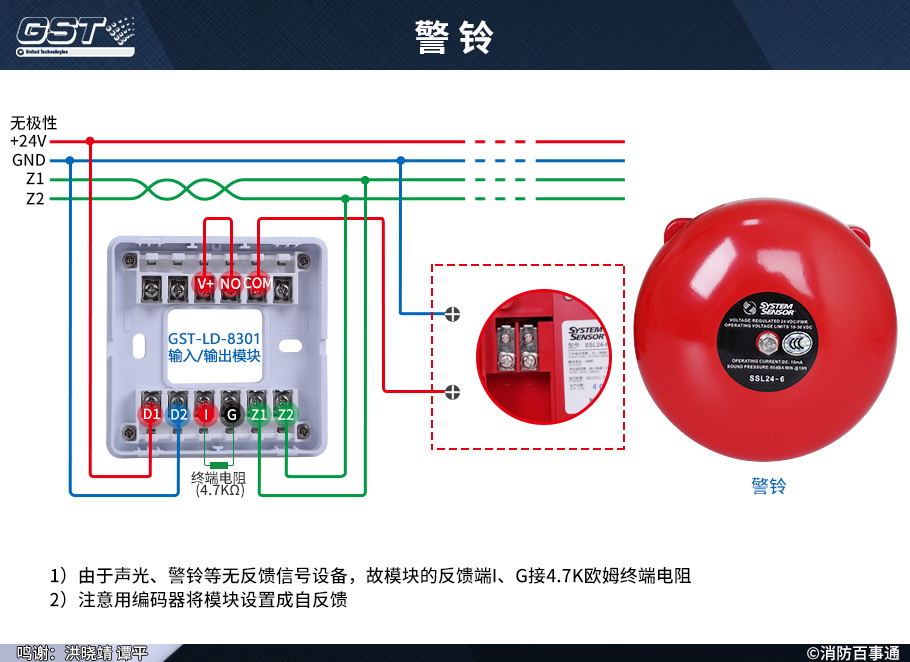

　　消防警鈴與非編碼型的聲光警報器接線方法相同。

　　點擊查看：GST-LD-8301輸入/輸出模塊怎么設置自反饋？

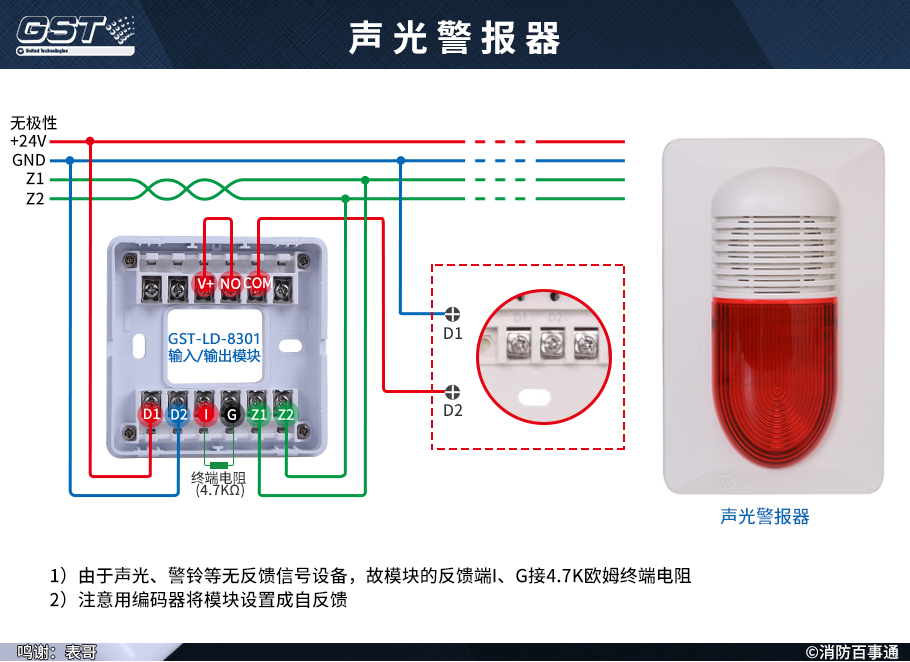

　　對于控制需要區分正負極性的聲光警報器，還需要注意區分正負極性，不能接反。

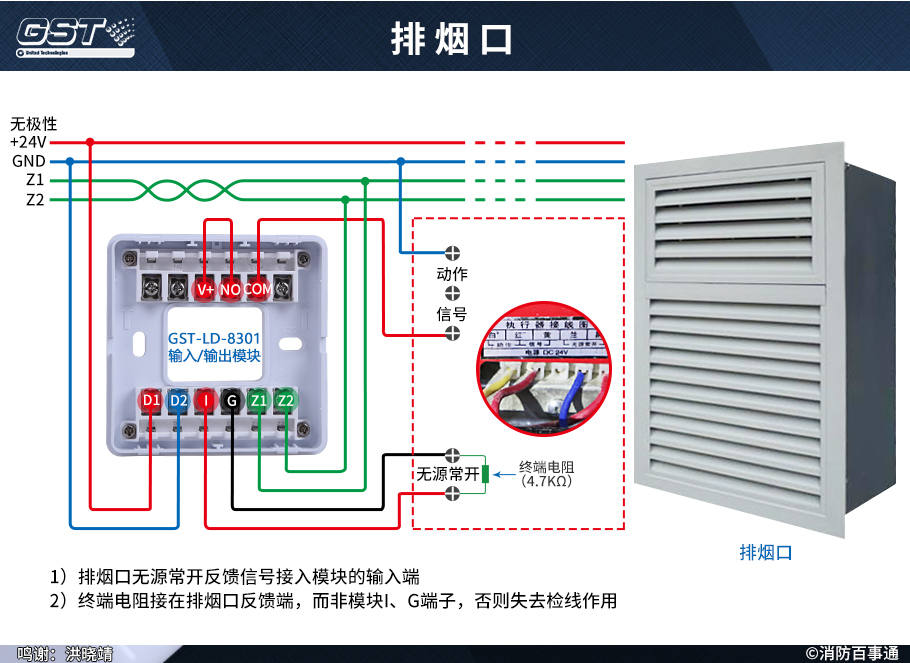

　　排煙口平時常閉，發生火災時，煙、溫感探頭發給控制中心火警信號，控制中心送DC24V電源給排煙口執行器，使排煙口迅速打開，也可手動打開進行排煙。

　　風口控制有種特殊情況，就是控制端也要檢線，有的風口脫扣動作后，會自動斷開控制回路，模塊檢測不到線圈電阻就會報故障。所以這種脫扣器在控制端要并聯電阻。

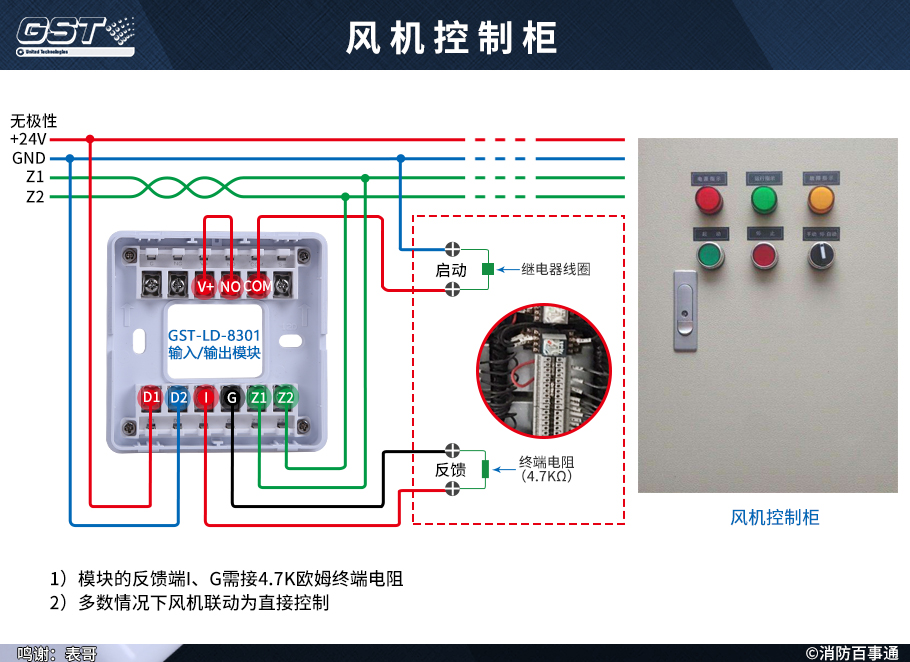

　　由于海灣直接控制盤可以進行自動聯動，故多數情況下排煙風機、送風機、消防泵、噴淋泵、雨淋電磁閥、水幕電磁閥、預作用電磁閥等需要直接手動控制的設備只需要連接直接控制線路即可。

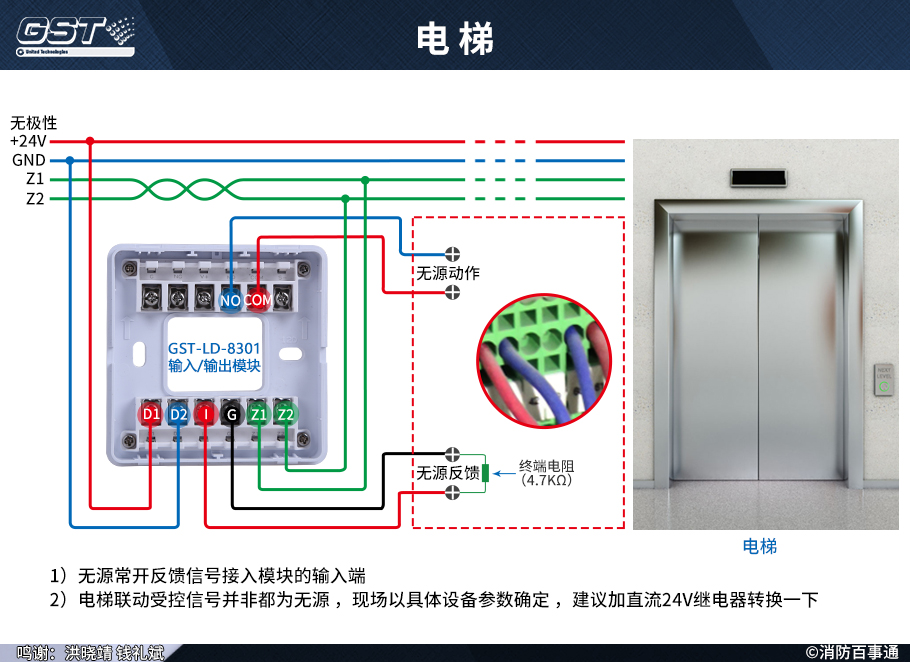

　　輸入/輸出模塊無源輸出聯動電梯迫降，無源常開反饋信號接入模塊的輸入端，否則就失去了檢線作用。

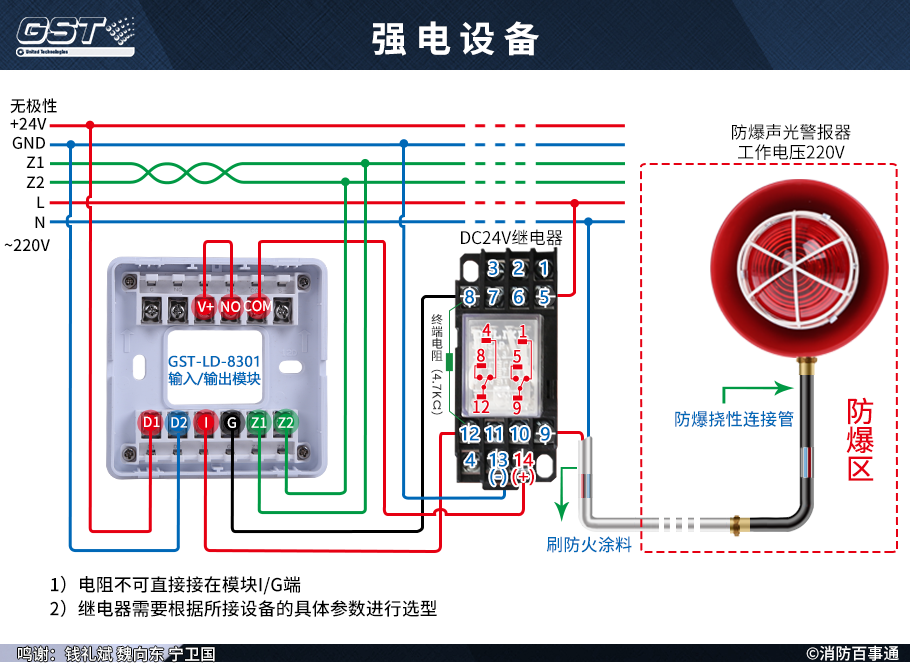

　　利用繼電器實現控制強電（如交流220V）設備，此接線重點在于繼電器的應用，繼電器需要根據所接設備的具體參數進行選型。此示例聲光警報器為防爆型，管路布置依據項目設計圖紙為準。

　　海灣8301模塊輸出端具有檢線功能，如果不接負載會報故障，所以利用這種接法在輸出端接一個電阻作為模擬負載，輸入端直接連接外部需要反饋信號的設備。

　　如果被控設備為常閉觸點時，常閉檢線要修改參數的，將終端電阻并聯在模塊的I端即可。

　　需要注意的是8301輸入/輸出模塊當做8300輸入模塊使用時D1、D2也是要連接24V電源的，否則也會報故障，在實際工程中不建議將8301直接當做8300使用。

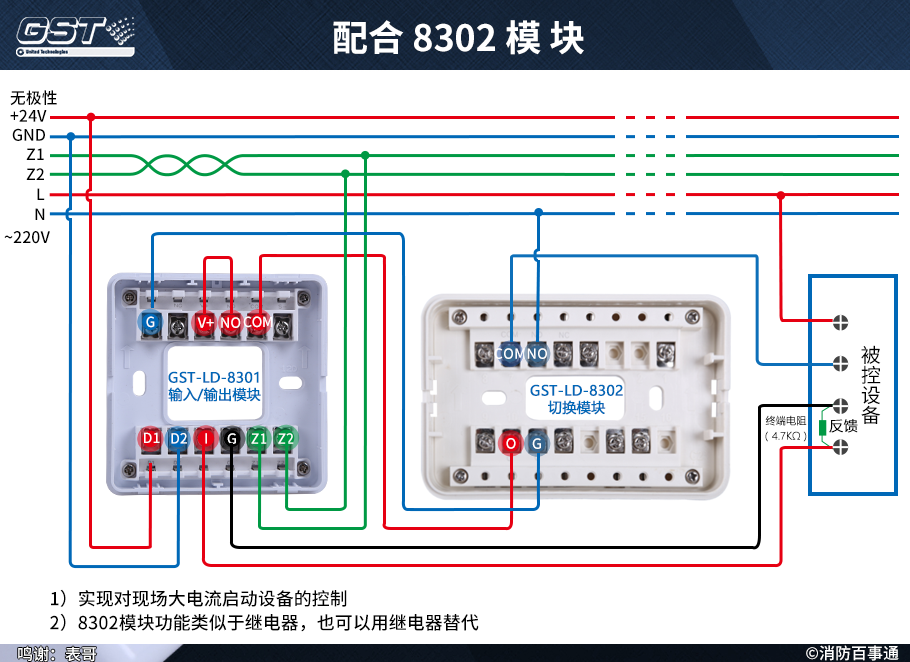

　　8301配合8302模塊控制現場強電設備，以防由于8301直接控設備造成將交流電源引入控制系統總線的危險。

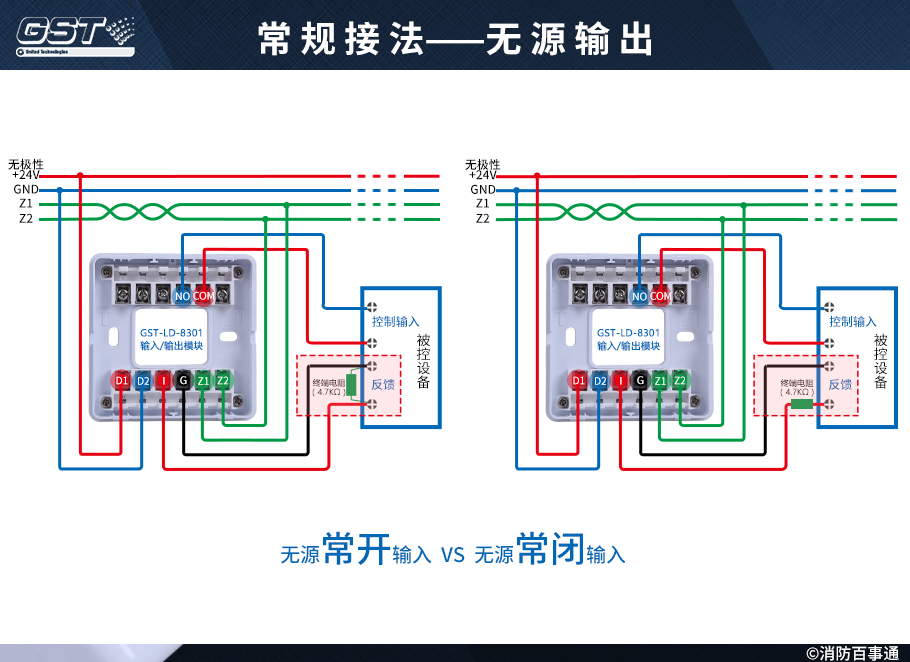

　　模塊輸入端如果設置為“常開檢線”狀態輸入，模塊輸入線末端（遠離模塊端）必須并聯一個4.7kΩ的終端電阻；模塊輸入端如果設置為“常閉檢線”狀態輸入模塊輸入線末端（遠離模塊端）必須串聯一個4.7kΩ的終端電阻。

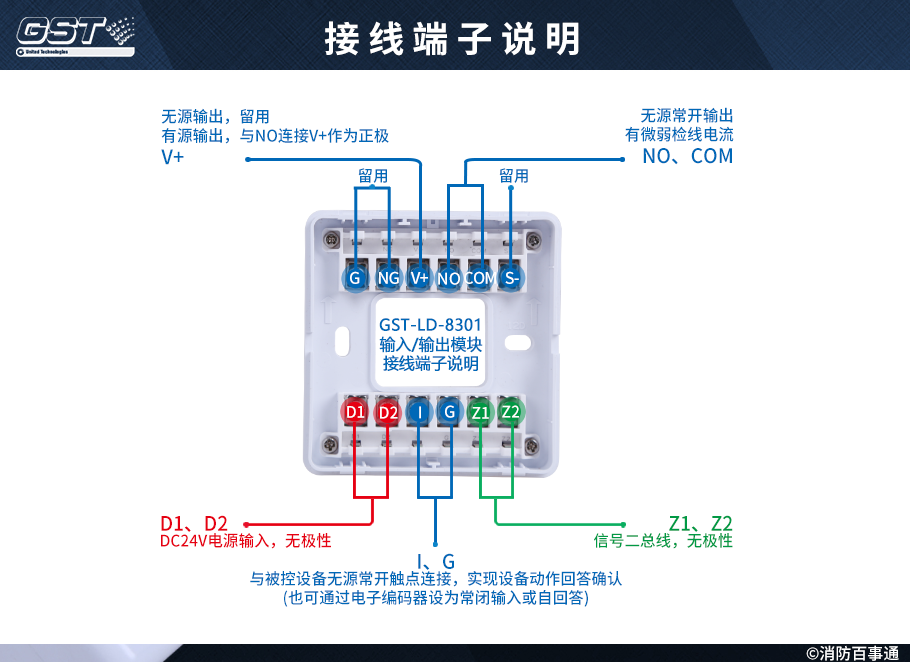

　　信號總線Z1、Z2采用阻燃RVS型雙絞線，截面積≥1.0mm²；電源線D1、D2采用耐火B(yǎng)V線，截面積≥1.5mm²；G、NG、V+、NO、COM、S-、I采用阻燃RV線，截面積≥1.0mm²。
