海灣GST-DH9200/50F型剩余電流式電氣火災監控探測器如何布線

文章來自:海灣消防設備 發布時間:2021-11-09 11:02:44

海灣GST-DH9200/50F型剩余電流式電氣火災監控探測器火災自動報警系統施工安裝前,按照施工過程質量控制要求,需要對系統設備、材料及配件進行現場檢查(檢驗)和設計符合性檢查,不合格的設備、材料及配件及不符合設計圖紙要求的產品不得使用,火災自動報警系統的工作原理是怎樣的呢?火災發生時,探測器將火災信號傳輸到報警控制器,通過聲光信號表現出來,并在控制面板上顯示火災發生部位,從而達到預報火警的目的。

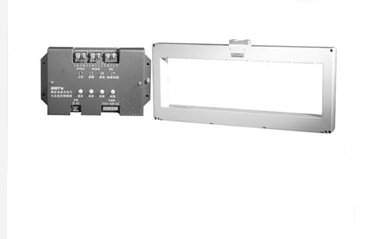

一、海灣GST-DH9200/50F型剩余電流式電氣火災監控探測器產品規格:

型號 GST-DH9200/50F

工作電壓 AC220V(+44V、-22V)

工作電流 AC10mA

額定剩余電流 300mA~1000mA范圍內可設(步進50mA)

輸出觸點容量 2A/250VAC,2A/30VDC

總線接口 24V,無極性

過線電流 銅排2000A

過線電壓 <660VAC

過線額定頻率 50Hz/60Hz

使用環境

溫度:-10℃~+50℃;相對濕度≤95%,不結露


二、GST-DH9200/50F安裝步驟:

**步:在安裝襯板上打孔

先將配電箱安裝襯板按規格尺寸打4個φ6通孔(也可直接打4個M5螺紋孔)。

第二步:安裝互感器

將互感器所帶安裝片插入互感器下方的方孔,對準襯板所打φ6通孔,壓緊安裝片與襯板,將螺釘組件M5×16擰入,在襯板背部采用螺母擰緊(如果襯板上為螺紋孔,可直接用螺釘緊固)。

第三步:連接電纜后裝上接線保護蓋。

三、GST-DH9200/50F布線要求:

電源、斷電檢測、輸出觸點線:采用阻燃電纜,截面積不小于0.5mm2;

總線:采用阻燃雙絞線,截面積不小于1.0 mm2;

剩余電流互感器:四芯阻燃屏蔽電纜,截面積不小于0.5mm2,長度小于2米。

1.火災自動報警系統的布線,應符合**標準《建筑電氣裝置工程施工質量驗收規范》(GB 50303—2015)的規定。火災自動報警系統應單獨布線,系統內不同電壓等級、不同電流類別的線路,不應布在同一管內或線槽的同一槽孔內。在管內或線槽內的布線,應在建筑抹灰及地面工程結束后進行,管內或線槽內不應有積水及雜物。

2.導線在管內或線槽內,不應有接頭或扭結。導線的接頭,應在接線盒內焊接或用端子連接。從接線盒、線槽等處引到探測器底座、控制設備、揚聲器的線路,當采用金屬軟管保護時,其長度不應大于2m。敷設在多塵或潮濕場所管路的管口和管子連接處,均應做密封處理。

3.管路超過下列長度時,應在便于接線處裝設接線盒:

(1)管子長度每超過30m,無彎曲時;

(2)管子長度每超過20m,有1個彎曲時;

(3)管子長度每超過10m,有2個彎曲時;

(4)管子長度每超過8m,有3個彎曲時。

4.金屬管子入盒,盒外側應套鎖母,內側應裝護口;在吊頂內敷設時,盒的內外側均應套鎖母。塑料管入盒應采取相應固定措施。明敷設各類管路和線槽時,應采用單獨的卡具吊裝或支撐物固定。吊裝線槽或管路的吊桿直徑不應小于6mm。

5.線槽敷設時,應在下列部位設置吊點或支點:

(1)線槽始端、終端及接頭處;

(2)距接線盒0.2m處;

(3)線槽轉角或分支處;

(4)直線段不大于3m處。

6.線槽接口應平直、嚴密,槽蓋應齊全、平整、無翹角。并列安裝時,槽蓋應便于開啟。管線經過建筑物的變形縫(包括沉降縫、伸縮縫、抗震縫等)處,應采取補償措施,導線跨越變形縫的兩側應固定,并留有適當余量。

7.火災自動報警系統導線敷設后,應用500V兆歐表測量每個回路導線對地的絕緣電阻,且絕緣電阻值不應小于20MΩ。同一工程中的導線,應根據不同用途選擇不同顏色加以區分,相同用途的導線顏色應一致。電源線正極應為紅色,負極應為藍色或黑色
