海灣GST-LD-8319輸入模塊解析圖及說明

文章來自:海灣消防設備 發布時間:2017-08-22 05:08:20

對外接線端子圖如圖1-33:

海灣消防模塊接線圖解(配圖)


圖中端子說明如下:
Z1、Z2:接控制器二總線,無極性
D1、D2:接直流24V,無極性
O-、O+:輸出,有極性

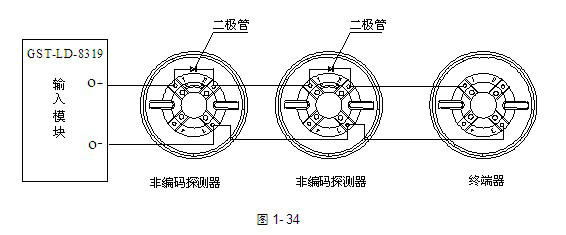

GST-LD-8319輸入模塊與非編碼探測器串聯連接時,探測器的底座上應接二極管1N5819,且輸出回路終端必須接GST-LD-8320或GST-LD-8320A終端器,終端器可當探測器底座使用,即在此終端器上可安裝非編碼探測器,其系統構成圖如圖1-34:

海灣消防模塊接線圖解(配圖)

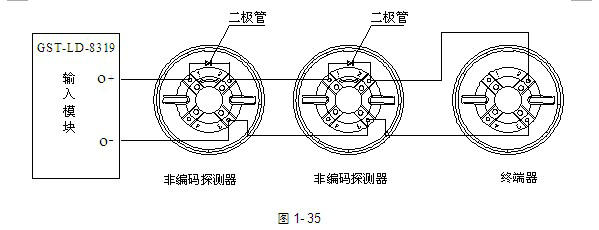

當終端器不作為探測器底座使用時,應加裝上蓋,系統構成圖如圖1-35:

海灣消防模塊接線圖解(配圖)
