海灣GST-LD-8318啟停按鈕結構特征、安裝與布線

文章來自:海灣消防設備 發布時間:2017-07-29 10:07:45

海灣8318啟停按鈕完整型號為GST-LD-8318,本文將重點介紹海灣GST-LD-8318外形勢圖、接線端子圖以及應用示意圖。

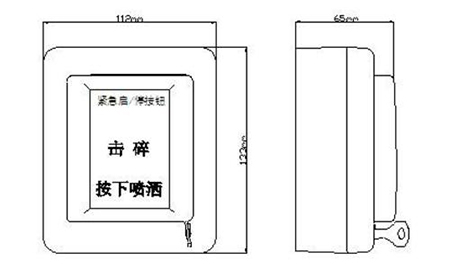

GST-LD-8318緊急啟停按鈕的外形示意圖如圖1所示。

GST-LD-8318緊急啟停按鈕的外形示意圖

  圖1

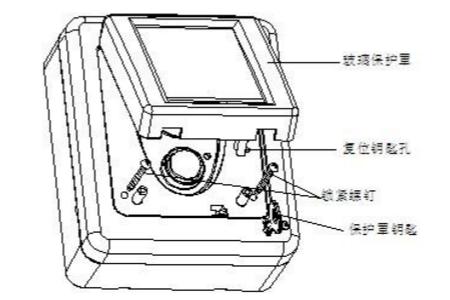

    按鈕底殼與上蓋之間采用插接方式,通過兩個螺釘鎖緊(如圖2所示),底殼底部有安裝孔,安裝時將底殼安裝在86H50型預埋盒上,安裝方式見圖3,安裝孔距如圖4所示。

插接方式

  圖2

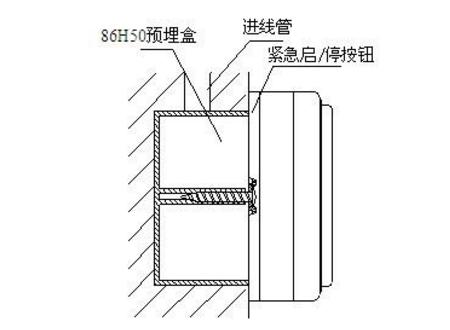

安裝方式

  圖3

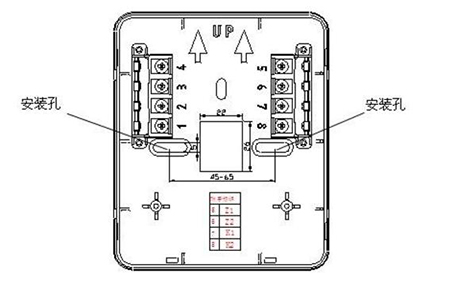

    GST-LD-8318緊急啟停按鈕端子示意圖如圖4所示。

    Z1、Z2:無極性信號總線輸入。

    K1、K2:啟動無源常開輸出。

安裝孔距

  圖4

    布線要求:信號總線采用截面積不小于1.0mm2的雙絞線。

    GST-LD-8318緊急啟停按鈕應用方法

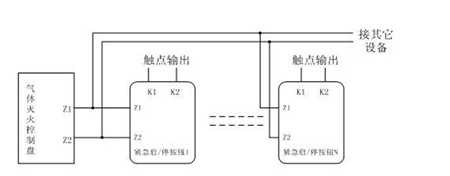

    按鈕采用兩線制與氣體滅火控制器連接,允許*多10只按鈕(如果該回路中還配接有GST-LD-8316手自動轉換開關,則轉換開關和按鈕一共*多可以接10只)同時控制同一氣體滅火鋼瓶,當多只按鈕連接時需采用并聯連接,如圖5所示(圖中的N≤10)。

GST-LD-8318緊急啟停按鈕應用方法

  圖5
