一、海灣JTY-GD-G3煙感探測器保護面積

　　當空間高度為6m～12m時，一個JTY-GD-G3點型光電感煙火災探測器的保護面積，對一般保護場所而言為80m2。空間高度為6m以下時，保護面積為60m2。具體參數應以《火災自動報警系統設計規范》(GB50116)為準。

　　二、JTY-GD-G3感煙火災探測器結構特征、安裝與布線

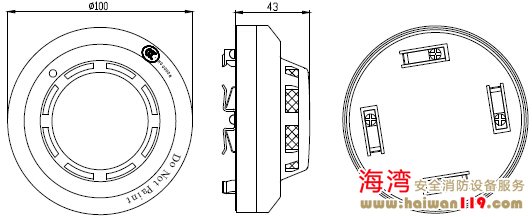

　　JTY-GD-G3探測器的外形結構示意圖如圖1：

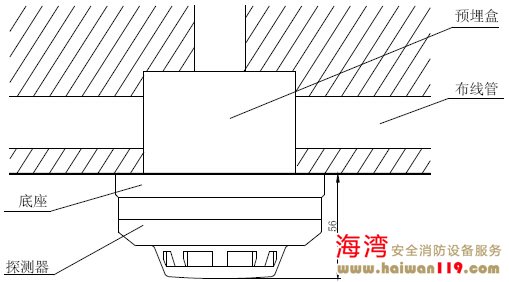

　　JTY-GD-G3煙感探頭安裝方式如圖2：

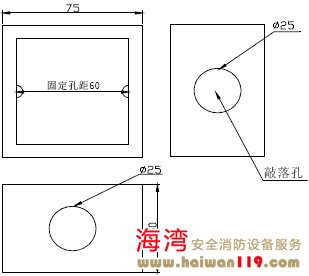

　　接線盒可采用86H50型標準預埋盒，其結構尺寸外形示意圖如圖3：

　　DZ-02探測器通用底座外形示意圖如圖4：

　　底座上有4個導體片，片上帶接線端子，底座上不設定位卡，便于調整探測器報警指示燈的方向。預埋管內的探測器總線分別接在任意對角的二個接線端子上(不分極性)，另一對導體片用來輔助固定探測器。

　　待底座安裝牢固后，將探測器底部對正底座順時針旋轉，即可將探測器安裝在底座上。

　　布線要求：探測器二總線宜選用截面積≥1.0mm2的阻燃RVS雙絞線，穿金屬管或阻燃管敷設。
