GST-LD-8332防爆模塊箱
文章來自:海灣消防設備 發布時間:2016-10-19 08:10:44

一、GST-LD-8332模塊箱特點
GST-LD-8332編址接口模塊內含安全柵,可與JTY-GF-GST104(Ex)及JTY-GF-GST9711(Ex)點型光電感煙火災探測器、JTW-ZOF-GST9712(Ex)點型感溫火災探測器、JTF-GOF-GST9713(Ex)點型復合式感煙感溫火災探測器、J-SAB-G1(Ex)手動火災報警按鈕配接,組成本質安全型防爆系統。一旦發生火災,GST-LD-8332編址接口模塊將報警信號通過總線傳入火災報警控制器,控制器產生報警信號并顯示出動作的地址編碼。當編址接口模塊本身出現故障時,控制器將產生故障信號并將編址接口模塊的編碼地址顯示出來。本編址接口模塊采用電子編碼方式,編碼范圍在1~242之間任意設定,可通過我公司生產的GST-BMQ-2型電子編碼器進行現場編碼。
二、GST-LD-8332模塊箱主要技術指標
1、工作電壓:
總線電壓:總線24V
電源電壓:DC24V
2、監視電流:
總線電流≤0.5mA
電源電流≤7mA
3、報警電流:
總線電流≤5mA
電源電流≤30mA
4、線制:與控制器采用無極性兩總線連接;與DC24V電源線采用無極性兩線制連接;與防爆設備采用有極性兩線制連接。
5、連接設備類型:可連接JTY-GF-GST104(Ex)及JTY-GF-GST9711(Ex)點型光電感煙火災探測器、JTW-ZOF-GST9712(Ex)點型感溫火災探測器、JTF-GOF-GST9713(Ex)點型復合式感煙感溫火災探測器、J-SAB-G1(Ex)手動火災報警按鈕。
6、連接設備容量:*多10只
7、安全柵型號:GST-AS-200
8、安全柵參數:U0=28V,I0=93mA,L0≤4.0mH,C0≤0.083F
9、外殼防護等級:IP65
10、使用環境:
溫度:-10℃~+50℃
相對濕度≤95%,不結露
11、外形尺寸:172mm×246mm×79mm
三、GST-LD-8332模塊箱結構特征、安裝與布線
本編址接口模塊外形結構及安裝方法均與GST-LD-8331編址接口模塊相同。
編址接口模塊應安裝在安全區域,本安側和非本安側接線應分開,并保持一定距離(至少為50mm)。安全柵接地必須可靠,連接螺釘必須擰緊,不可松動,接地電阻不能大于1。
其接線端子如圖1-34:
其中:
Z1、Z2:接控制器二總線,無極性
D1、D2:接直流24V,無極性
3、4:編址接口模塊本安側接線端子只有兩個,即為安全柵的3、4兩端,接現場設備,注意極性,3為正,4為負。
本編址接口模塊內含GST-AS-200型齊納安全柵,主要技術參數參見**章3.1節。
布線要求:
信號總線Z1、Z2采用阻燃RVS型雙絞線,截面積≥1.0mm2;電源線D1、D2采用阻燃BV線,截面積≥1.5mm2。安全柵至探測器或手動火災報警按鈕間的電纜應選用截面積≥1.0mm2的本安電纜,且電纜間分布電容不得大于0.083μF,分布電感不得大于4.0mH。
本安電纜的長度應按如下方法進行計算:
計算本安電纜長度應驗算電纜的分布電容和分布電感值是否滿足要求。通常電纜分布參數按集中參數考慮,其值與電纜長度成正比,即
CC≤CO-Ci,LC≤LO-Li
式中:CO、LO——關聯設備給出的*大外部允許電容和電感量;
Ci、Li——本安設備內部*大等效電容和電感量(我公司本質安全型產品的Ci、Li均為0);
CC、LC——允許電纜的*大分布電容和電感量。
例如,某工程選用了JTY-GF-GST104(Ex)點型光電感煙火災探測器,配接GST-LD-8332編址接口模塊內安全柵CO=0.083μF,LO=4.0mH,如選擇某本安電纜參數為L(zhǎng)k≤0.8μH/m,Ck≤180pF/m,選用本安電纜*長為:
則選用本安電纜長度應≤461m。
四、應用方法

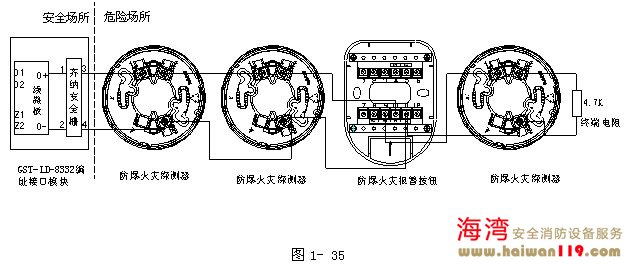

編址接口模塊可與防爆的感溫火災探測器、感煙火災探測器及手動火災報警按鈕一起接入火災報警控制器系統中組成本安型防爆系統。在系統連線末端必須連接一4.7kΩ終端電阻,且一只編址接口模塊混接的各類防爆探測器及報警探測不能超過10只。系統連線如圖1- 35所示。
