J-SAM-GST9122型手動火災報警按鈕
文章來自:海灣消防設備 發布時間:2016-10-09 03:10:22

一、J-SAM-GST9122海灣消防手動報警器特點
J-SAM-GST9122海灣消防手動報警器安裝在公共場所,本報警按鈕含電話插孔。當人工確認發生火災后,按下報警按鈕上的按片,即可向控制器發出報警信號,控制器接收到報警信號后,將顯示出報警按鈕的編碼信息并發出報警聲響,將消防電話分機插入電話插孔即可與電話主機通訊。本手動火災報警按鈕主要具有以下特點:
(1)采用拔插式結構設計,安裝簡單方便,按鈕上的按片在按下后可用專用工具復位。
(2)J-SAM-GST9122海灣消防手動報警器按下報警按鈕按片,可由報警按鈕提供獨立輸出觸點,可直接控制其它外部設備。
(3)采用微處理器實現信號處理,用數字信號與控制器進行通信,工作穩定可靠,對電磁干擾有良好的抑制能力。
(4)J-SAM-GST9122海灣消防手動報警器地址碼為電子編碼,可現場改寫。
二、J-SAM-GST9122海灣消防手動報警器主要技術指標
(1)工作電壓:總線24V
(2)監視電流≤0.6mA
(3)J-SAM-GST9122海灣消防手動報警器報警電流≤1.8mA
(4)線制:與控制器采用無極性信號二總線連接,與GST-LD-8304采用二線制連接
(5)輸出容量:額定DC30V/100mA無源輸出觸點信號,接觸電阻≤100m
(6)J-SAM-GST9122海灣消防手動報警器使用環境:
溫度:-10℃~+55℃
相對濕度≤95%,不結露
(7)外殼防護等級:IP43
(8)J-SAM-GST9122海灣消防手動報警器外形尺寸:
95.4mm×98.4mm×42.5mm(帶底殼)
三、J-SAM-GST9122海灣消防手動報警器結構特征、安裝與布線

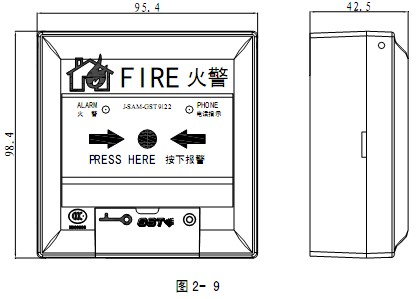

J-SAM-GST9122海灣消防手動報警器外形示意圖如圖2-9
手動火災報警按鈕的外接端子示意圖如圖2- 10
J-SAM-GST9122海灣消防手動報警器其中:
Z1、Z2:報警控制器來的信號總線,無極性。
K1、K2:額定DC30V/100mA無源輸出端子,當報警按鈕按下時,輸出觸點閉合信號,可直接控制外部設備。
TL1、TL2:與GST-LD-8304連接的端子。
J-SAM-GST9122海灣消防手動報警器布線要求:信號Z1、Z2采用阻燃RVS雙絞線,截面積≥1.0mm2;消防電話線TL1、TL2采用阻燃RVVP屏蔽線,截面積≥1.0mm2。
四、J-SAM-GST9122海灣消防手動報警器應用方法

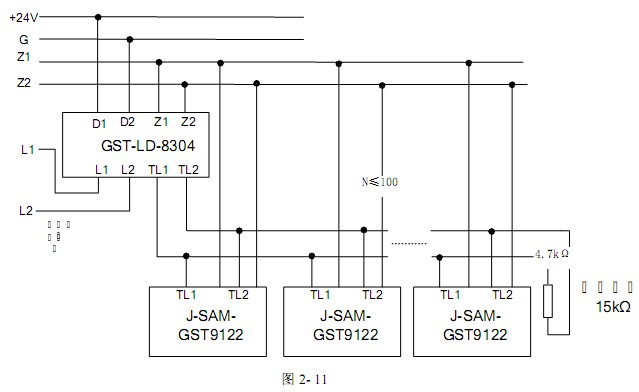

作為手動火災報警按鈕使用時,將報警按鈕的Z1、Z2端子直接接入火災報警控制器總線上即可。作為手動火災報警按鈕及消防電話插孔使用時,將報警按鈕的Z1、Z2端子直接接入火災報警控制器總線上,同時將報警按鈕的TL1、TL2端子與GST-LD-8304消防電話模塊連接,具體見圖2-11所示(*末端報警按鈕的TL1、TL2接線端子接4.7kΩ終端電阻)。
