J-SAM-GST9124消火栓按鈕
文章來自:海灣消防設備 發布時間:2016-10-11 02:10:24

一、J-SAM-GST9124消火栓按鈕特點
J-SAM-GST9124型消火栓按鈕通常安裝在消火栓箱內,當人工確認發生火災后,按下此按鈕,即可啟動消防水泵,同時向火災報警控制器發出報警信號,火災報警控制器接收到報警信號,將顯示出按鈕的編碼號,并發出報警聲響。本按鈕具有DC24V有源輸出和現場設備無源回答輸入,采用三線制與設備連接,可完成對設備的啟動及監視功能,此方式可獨立于火災報警控制器。本按鈕主要具有以下特點:
(1)采用拔插式結構,安裝簡單方便;
(2)可電子編碼,可現場改寫;
(3)按片在按下后可用專用工具復位。
二、J-SAM-GST9124消火栓按鈕主要技術指標
(1)工作電壓:
總線電壓:總線24V
電源電壓:DC24V
(2)監視電流≤0.5mA
(3)報警電流≤5mA
(4)線制:與火災報警控制器采用兩總線連接,與電源采用兩線連接,與消防泵采用三線制連接(一根DC24V有源輸出線,一根回答輸入線,一根公共地)
(5)有源輸出容量:DC24V/100mA
(6)使用環境:
溫度:-10℃~+55℃
相對濕度≤95%,不結露
(7)外殼防護等級:IP65
(8)外形尺寸:
95.4mm×98.4mm×60mm(帶底殼)
三、J-SAM-GST9124消火栓啟泵按鈕結構特征、安裝與布線

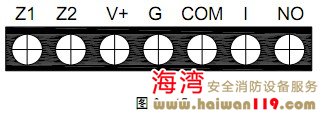

外形尺寸及結構與J-SAM-GST9123型消火栓按鈕相同,安裝方法也相同,J-SAM-GST9124消火栓按鈕對外接線端子示意圖如圖2-12。
其中:
Z1、Z2:接控制器信號總線,無極性
V+、G: 24VDC 電源輸入端,有極性;24VDC 由泵控制箱提供時不用
COM: DC24V 啟泵信號輸出端
I:無源常開觸點回答信號輸入端
COM、NO: 輸出常開觸點信號,額定容量 24VDC/100mA
布線要求:信號線Z1、Z2采用阻燃RVS型雙絞線,截面積≥1.0mm2;電源線D1、D2采用阻燃BV線,截面積≥1.5mm2。
四、J-SAM-GST9124應用方法

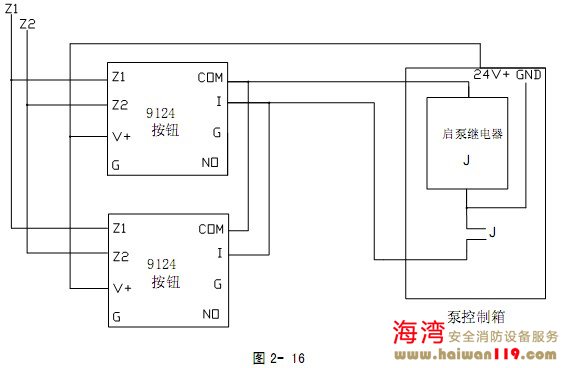

J-SAM-GST9124 消火栓按鈕可以采用多線制方式直接啟動消防泵,啟泵電源由泵控制箱提供并僅將 24V 正極線接到按鈕的 V+端。此時如果按下按鈕則 COM 端子輸出DC24V 電壓信號,同時總線上報按鈕動作;泵控制箱上的無源動作觸點信號通過 I 端返饋致按鈕,可以點亮按鈕上的綠色回答指示燈。
應用示意圖如圖 2- 16。
