J-SAM-GST9121型手動火災報警按鈕
文章來自:海灣消防設備 發布時間:2016-10-09 03:10:23

一、J-SAM-GST9121海灣消防手動火災報警按鈕特點
J-SAM-GST9121海灣消防手動火災報警按鈕安裝在公共場所,當人工確認火災發生后按下報警按鈕上的按片,可向火災報警控制器發出火災報警信號,控制器接收到報警信號后,顯示出報警按鈕的編碼信息并發出報警聲響。本手動火災報警按鈕主要具有以下特點:
(1)采用拔插式結構設計,安裝簡單方便。
(2)按下報警按鈕按片,報警按鈕提供的獨立輸出觸點,可直接控制其它外部設備。
(3)報警按鈕上的按片在按下后可用專用工具復位。
(4)用微處理器實現對消防設備的控制,用數字信號與控制器進行通信,工作穩定可靠,對電磁干擾有良好的抑制能力。
(5)地址碼為電子編碼,可現場改寫。
二、J-SAM-GST9121海灣消防手動火災報警按鈕主要技術指標
(1)J-SAM-GST9121海灣消防手動火災報警按鈕工作電壓:總線24V
(2)監視電流≤0.6mA
(3)報警電流≤1.8mA
(4)線制:與控制器無極性二線制連接
(5)輸出容量:額定DC30V/100mA無源輸出觸點信號,接觸電阻≤100m
(6)J-SAM-GST9121海灣消防手動火災報警按鈕使用環境:
溫度:-10℃~+55℃
相對濕度≤95%,不結露
(7)外殼防護等級:IP43
(8)J-SAM-GST9121海灣消防手動火災報警按鈕外形尺寸:
95.4mm×98.4mm×42.5mm(帶底殼)
三、J-SAM-GST9121海灣消防手動火災報警按鈕結構特征、安裝與布線

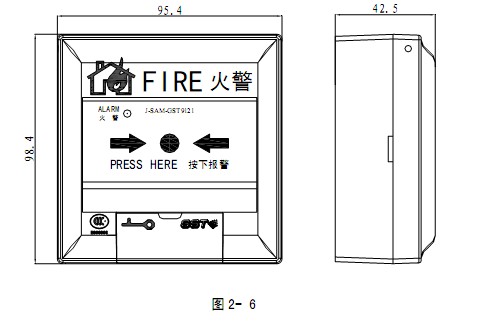

J-SAM-GST9121海灣消防手動火災報警按鈕外形示意圖如圖2- 6。
手動火災報警按鈕外接端子示意圖如圖2- 7。
J-SAM-GST9121海灣消防手動火災報警按鈕其中:
Z1、Z2:無極性信號二總線接線端子。
K1、K2:額定DC30V/100mA無源常開輸出端子,當報警按鈕按下時,輸出觸點閉合信號,可直接控制外部設備。
布線要求:信號線Z1、Z2采用阻燃RVS雙絞線,導線截面≥1.0mm2。

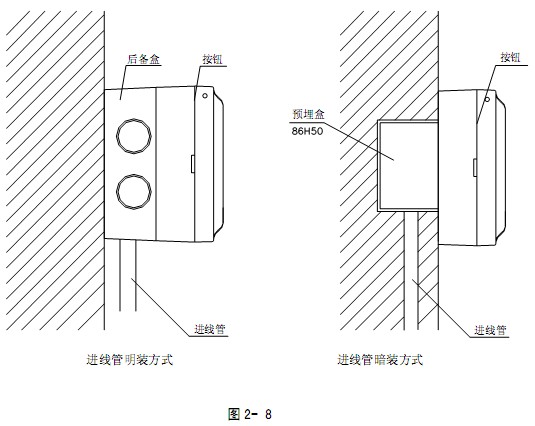

手動火災報警按鈕安裝時只需拔下報警按鈕,從底殼的進線孔中穿入電纜并接在相應端子上,再插好報警按鈕即可安裝好報警按鈕,安裝孔距為60mm。報警按鈕安裝采用進線管明裝和進線管暗裝兩種方式,如圖2-8所示。
四、J-SAM-GST9121海灣消防手動火災報警按鈕應用方法
將手動火災報警按鈕的Z1、Z2端子直接接入控制器總線上即可。
