海灣GST-LD-8303輸入輸出模塊如何運行?

文章來自:海灣消防設備 發布時間:2021-11-09 11:16:12

海灣GST-LD-8303輸入輸出模塊如何運行?

在調試安裝消防主機時候,會有輸入輸出模塊調試,輸入輸出模塊是鏈接消防主機以及各個消防聯動模塊的反應模塊。

一、GST-LD-8303概述:

GST-LD-8303輸入/輸出模塊(以下簡稱模塊),主要用于雙動作消防聯動設備的控制,同時可接收聯動設備動作后的回答信號。例如:可完成對二步降防火卷簾門、水泵、排煙風機等雙動作設備的控制。用于防火卷簾門的位置控制時,既能控制其從上位到中位、從中位到下位,同時也能確認是處于上、中、下的哪一位。

二、GST-LD-8303特點:

GST-LD-8303輸入/輸出模塊具有兩個編碼地址,兩個編碼地址連續,*大編碼為242,可接收來自控制器的二次不同動作的命令,具有二次不同控制輸出和確認二個不同輸入回答信號的功能。此模塊所需輸入信號為常開開關信號,一旦開關信號動作,GST-LD-8303將此開關信號通過聯動總線送入控制器,聯動控制器產生報警并顯示出動作設備的地址號。當模塊本身出現故障時,控制器也將產生報警并將模塊編號顯示出來。本模塊具有兩對常開、常閉觸點及兩組有源輸出,輸入、輸出具有檢線功能。


三、GST-LD-8303技術特性:

(1)工作電壓:

 總線電壓:總線24V

電源電壓:DC24V

(2)監視電流:

 總線電流≤1mA

電源電流≤6mA

(3)動作電流:

 總線電流≤4mA

電源電流≤35mA

(4)線制:與控制器采用無極性信號二總線連接,與DC24V電源采用無極性電源二總線連接

 (5)輸出容量:DC24V/1A(兩組輸出*大容量之和為DC24V/1A)

 (6)輸出控制方式:脈沖、電平(繼電器常開/常閉無源觸點輸出,脈沖啟動時繼電器吸合時間為10s)

 (7)出廠設置:兩路常開檢線方式

 (8)使用環境:

 溫度:-10℃~+55℃

相對濕度≤95%,不結露

 (9)外殼防護等級:IP30

(10)外形尺寸:

110mm×86mm×43mm(帶底殼)

四、GST-LD-8303結構特征與工作原理:

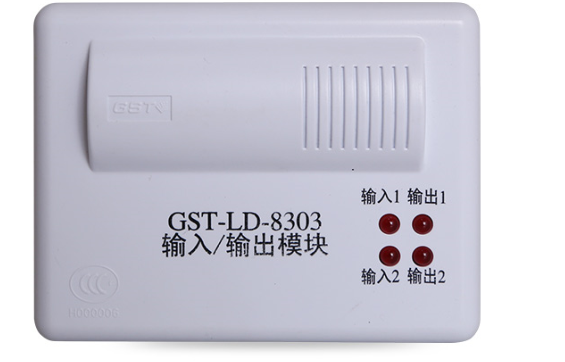

1.模塊外形示意圖如下圖所示。

GST-LD-8303輸入/輸出模塊

模塊的安裝方法與GST-LD-8319輸入模塊相同,其對外端子示意圖如圖2- 54:

GST-LD-8303輸入/輸出模塊

其中:

Z1、Z2:接火災報警控制器信號二總線,無極性

D1、D2:DC24V電源輸入端子,無極性

I1、G:**路無源輸入端(可通過電子編碼器設為常開檢線、常閉檢線、自回答方式)

I2、G:第二路無源輸入端(可通過電子編碼器設為常開檢線、常閉檢線、自回答方式)

S1+、S1-:**路有源輸出端子

S2+、S2-:第二路有源輸出端子

 布線要求:信號總線Z1、Z2采用阻燃RVS雙絞線,截面積≥1.0mm2;電源線D1、D2采用阻燃BV線,截面積≥1.5mm2 ;I1、I2、G、S1+、S1-、S2+、S2-采用阻燃RV線,截面積≥1.0mm2。

2.工作原理

 模塊內嵌微處理器,微處理器實現與火災報警控制器通訊、電源總線掉電檢測、輸出控制、輸入信號邏輯狀態判斷、輸入輸出線故障檢測、狀態指示燈控制。模塊占用兩個編碼地址,第二個地址號為**個地址號加1。每個地址可單獨接收火災報警控制器的啟動命令,吸合對應輸出繼電器,并點亮對應的動作指示燈。每個地址對應一個輸入,接收到設備傳來的回答信號后,將反饋信息以相應的地址傳到火災報警控制器

煙感測到有火情時傳輸信息給控制器,控制器通過輸入輸出模塊的輸出端,給消防泵信號,啟動消防泵,消防泵啟動后通過輸入輸出模塊的輸入端將啟動信息傳送給控制器。

控制模塊通過他控制現場設備的,但不接受反饋信號,也就是輸出模塊。輸入輸出:控制現場設備,同時接收其反饋信號。輸入模塊也稱監視模塊,只接收反饋信號,起監視作用。

輸入輸出模塊主要控制低電流的外控設備,比如電源切斷,排煙閥,送風閥,卷簾門,電梯迫降等;輸入模塊主要接受反饋信號,接壓力開關、水流指示器、信號蝶閥等。還有其他的專用模塊:比如電話模塊、廣播模塊等。

在有控制要求時可以輸出信號,或者提供一個開關量信號,使被控設備動作,同時可以接收設備的反饋信號,以向主機報告,是火災報警聯動系統中重要的組成部分,市場上的輸入輸出模塊都可以提供一對無源常開/常閉觸點。

用以控制被控設備,部分廠家的模塊可以通過參數設定,設置成有源輸出(如海灣GST-LD-8301),相對應的還有雙輸入輸出模塊、多輸入輸出模塊等等。
