GST-TS-Z01A消防電話總機
文章來自：海灣消防設備 發布時間：2016-10-20 12:10:53
一、GST-TS-Z01A電話總機特點
GST-TS-Z01A型消防電話總機是消防通信專用設備，當發生火災報警時，由它可以提供方便快捷的通信手段，是消防控制及其報警系統中不可缺少的通信設備。主要具有以下特點：
（1）每臺總機可以連接*多90路消防電話分機或2100個消防電話插孔；
（2）總機采用液晶圖形漢字顯示，通過顯示漢字菜單及漢字提示信息，非常直觀的顯示了各種功能操作及通話呼叫狀態，使用非常便利；
（3）在總機前面板上設計有15路的呼叫操作鍵和狀態指示燈，和現場電話分機形成一對一的按鍵操作和狀態指示，使得呼叫通話操作非常直觀方便；
二、GST-TS-Z01A電話總機技術特性
（1）工作電壓：DC24V±10%
（2）工作電流≤0.5A
（3）允許消防電話分機環路電阻：<1000歐姆
（4）頻率范圍：300～3400Hz
（5）串音電平：<-60dB
（6）傳輸損耗：<5dB
（7）使用環境：
溫度：0℃～+40℃
相對濕度≤95%，不結露
（8）外形尺寸：
482.6mm×88.1mm×155.0mm
三、GST-TS-Z01A主要技術指標
結構特征、安裝與布線

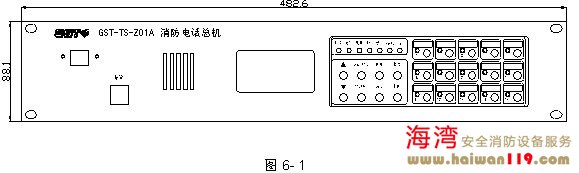

GST-TS-Z01A型消防電話總機外形尺寸及結構示意圖如圖6-1：

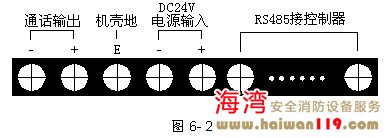

本消防電話總機采用標準插盤結構安裝，其后部示意圖如圖6-2：
其中系統內部接線：
機殼地：與機架的地端相接
DC24V電源輸入：接DC24V
RS485接控制器：與火災報警控制器相連接
系統外部接線：
通話輸出：消防電話總線，與GST-LD-8304接口連接
布線要求：通話輸出端子接線采用截面積≥1.0mm2的阻燃RVVP屏蔽線，*大傳輸距離1500米。特別注意：現場布線時，總線通話線必須單獨穿線，不要同控制器總線同管穿線，否則會對通話聲產生很大的干擾。
