J-SAP-8401型手動火災報警按鈕
文章來自:海灣消防設備 發布時間:2016-10-11 02:10:15

一、J-SAP-8401海灣消防手動火災報警按鈕特點
手動火災報警按鈕安裝在公共場所,當人工確認火災發生后按下按鈕上的有機玻璃片,可向控制器發出火災報警信號,控制器接收到報警信號后,顯示出報警按鈕的編號或位置并發出報警音響。手動火災報警按鈕和前面介紹的各類編碼探測器一樣,可直接接到控制器總線上。本手動火災報警按鈕主要具有以下特點:(1)采用拔插式結構設計,安裝簡單方便;
(2)采用無極性信號二總線,其地址編碼可由手持電子編碼器在1~242之間任意設定;
(3)有機玻璃片按下后可用專用工具復位;
(4)按下玻璃片,可由按鈕提供無源輸出觸點信號,可直接控制其它外部設備。
二、J-SAP-8401海灣消防手動火災報警按鈕主要技術指標
(1)工作電壓:總線24V
(2)監視電流≤0.6mA
(3)動作電流≤1.8mA
(4)J-SAP-8401海灣消防手動火災報警按鈕線制:與控制器無極性信號二總線連接
(5)無源輸出觸點容量:DC60V/100mA
(6)J-SAP-8401海灣消防手動火災報警按鈕使用環境:
溫度:-10℃~+55℃
相對濕度≤95%,不結露
(7)外殼防護等級:IP43
(8)J-SAP-8401海灣消防手動火災報警按鈕外形尺寸:
90mm×122mm×48.5mm(帶底殼)
三、J-SAP-8401海灣消防手動火災報警按鈕結構特征、安裝與布線

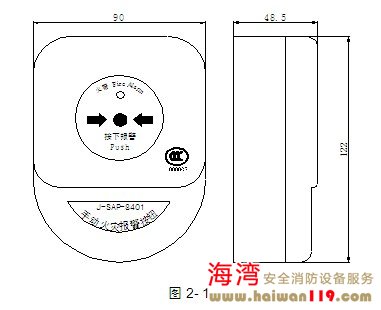

J-SAP-8401海灣消防手動火災報警按鈕為紅色全塑結構,分底盒與上蓋兩部分。底盒與上蓋采用拔插式結構裝配,安裝拆卸簡單、方便,連接緊密,非常便于工程調試及維修更換。手動火災報警按鈕外形示意圖如圖2-1:

J-SAP-8401海灣消防手動火災報警按鈕外接端子示意圖如圖2-2:

J-SAP-8401海灣消防手動火災報警按鈕其中:
Z1、Z2:無極性信號二總線接線端子
K1、K2:無源常開輸出端子
J-SAP-8401海灣消防手動火災報警按鈕布線要求:信號線Z1、Z2采用阻燃RVS雙絞線,導線截面≥1.0mm2。

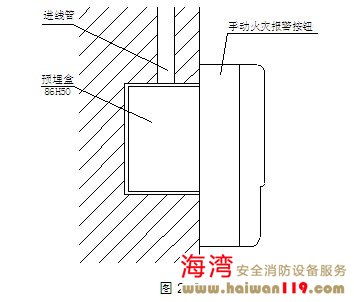

手動火災報警按鈕底盒背面和底部各有一個敲落孔,可明裝也可暗裝,明裝時可將底盒裝在86H50預埋盒上,明裝示意圖見圖2-3;暗裝時可將底盒裝進埋入墻內的YM-02C型專用預埋盒里(安裝方式見第二章1.5節YM-02C使用方法)。
