現場模塊及接口設備

GST-LD-8301輸入輸出模塊

文章來自:海灣消防設備 發布時間:2016-10-20 12:10:06

GST-LD-8301海灣消防輸入輸出模塊用于現場各種一次動作并有動作信號輸出的被動型設備如:排煙閥、送風閥、防火閥等接入到控制總線上。
本模塊采用電子編碼器進行編碼,模塊內有一對常開、常閉觸點。模塊具有直流24V電壓輸出,用于與繼電器觸點接成有源輸出,滿足現場的不同需求。另外模塊還設有開關信號輸入端,用來和現場設備的開關觸點連接,以便對現場設備是否動作進行確認。本模塊具有輸入、輸出具有檢線功能。應當注意的是,不應將模塊觸點直接接入交流控制回路,以防強交流干擾信號損壞模塊或控制設備。
GST-LD-8301海灣消防輸入輸出模塊主要技術指標如下:
(1)GST-LD-8301海灣消防輸入輸出模塊工作電壓:
總線電壓:總線24V
電源電壓:DC24V
(2)GST-LD-8301海灣消防輸入輸出模塊監視電流:
總線電流≤1mA
電源電流≤5mA
(3)GST-LD-8301海灣消防輸入輸出模塊動作電流:
總線電流≤3mA
電源電流≤20mA
(4)GST-LD-8301海灣消防輸入輸出模塊線制:與控制器采用無極性信號二總線連接,與DC24V電源采用無極性電源二總線連接
(5)GST-LD-8301海灣消防輸入輸出模塊無源輸出觸點容量:DC24V/2A,正常時觸點阻值為100kΩ,啟動時閉合,適用于12V~48V直流或交流
(6)GST-LD-8301海灣消防輸入輸出模塊有源輸出容量:DC24V/1A
(7)GST-LD-8301海灣消防輸入輸出模塊輸出控制方式:脈沖、電平(繼電器常開觸點輸出或有源輸出,脈沖啟動時繼電器吸合時間為10s)
(8)GST-LD-8301海灣消防輸入輸出模塊出廠設置:常開檢線輸入、有源輸出方式
(9)GST-LD-8301海灣消防輸入輸出模塊使用環境:

溫度:-10℃~+55℃
相對濕度≤95%,不結露
(10)GST-LD-8301海灣消防輸入輸出模塊外殼防護等級:IP30
(11)GST-LD-8301海灣消防輸入輸出模塊外形尺寸:
86mm×86mm×43mm(帶底殼)
GST-LD-8301海灣消防輸入輸出模塊符合**標準GB 16806-2006《消防聯動控制系統》。

GST-LD-8301海灣消防輸入輸出模塊產品已獲得:CCC認證、檢驗報告、英國LPCB認證、歐盟CE認證。

一、GST-LD-8301海灣消防輸入輸出模塊特點

GST-LD-8301海灣消防輸入輸出模塊用于現場各種一次動作并有動作信號輸出的被動型設備如:排煙閥、送風閥、防火閥等接入到控制總線上。
本模塊采用電子編碼器進行編碼,模塊內有一對常開、常閉觸點。模塊具有直流24V電壓輸出,用于與繼電器觸點接成有源輸出,滿足現場的不同需求。另外模塊還設有開關信號輸入端,用來和現場設備的開關觸點連接,以便對現場設備是否動作進行確認。本模塊具有輸入、輸出具有檢線功能。應當注意的是,不應將模塊觸點直接接入交流控制回路,以防強交流干擾信號損壞模塊或控制設備。

二、GST-LD-8301海灣消防輸入輸出模塊主要技術指標

(1)GST-LD-8301海灣消防輸入輸出模塊工作電壓:
 總線電壓:總線24V
 電源電壓:DC24V
(2)GST-LD-8301海灣消防輸入輸出模塊監視電流:
 總線電流≤1mA
 電源電流≤5mA
 (3)GST-LD-8301海灣消防輸入輸出模塊動作電流:
 總線電流≤3mA
 電源電流≤20mA
(4)GST-LD-8301海灣消防輸入輸出模塊線制:與控制器采用無極性信號二總線連接,與DC24V電源采用無極性電源二總線連接
(5)無源輸出觸點容量:DC24V/2A,正常時觸點阻值為100kΩ,啟動時閉合,適用于12V~48V直流或交流
(6)有源輸出容量:DC24V/1A
(7)輸出控制方式:脈沖、電平(繼電器常開觸點輸出或有源輸出,脈沖啟動時繼電器吸合時間為10s)
(8)GST-LD-8301海灣消防輸入輸出模塊出廠設置:常開檢線輸入、有源輸出方式
(9)使用環境:
 溫度:-10℃~+55℃
         相對濕度≤95%,不結露
(10)外殼防護等級:IP30
(11)GST-LD-8301海灣消防輸入輸出模塊外形尺寸:
 86mm×86mm×43mm(帶底殼)

三、GST-LD-8301海灣消防輸入輸出模塊結構特征、安裝與布線

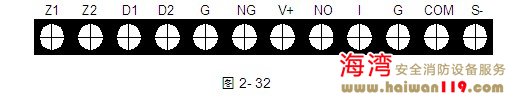

GST-LD-8301模塊的外形尺寸及結構與GST-LD-8319輸入模塊相同,安裝方法也相同,其對外端子示意圖如圖2-32:

GST-LD-8301海灣消防輸入輸出模塊其中:
Z1、Z2:接火災報警控制器信號二總線,無極性
D1、D2:DC24V電源輸入端子,無極性
G、NG、V+、NO:DC24V有源輸出輔助端子,出廠默認為有源輸出:G和NG短接、V+和NO短接當需無源常開輸出:應將G、NG、V+、NO之間的短路片斷開。
I、G:與被控制設備無源常開觸點連接,用于實現設備動作回答確認(也可通過電子編碼器設為常閉輸入或自回答)
COM、S-:有源輸出端子,啟動后輸出DC24V,COM為正極、S-為負極
COM、NO:無源常開輸出端子
GST-LD-8301海灣消防輸入輸出模塊布線要求:信號總線Z1、Z2采用阻燃RVS型雙絞線,截面積≥1.0mm2;電源線D1、D2采用阻燃BV線,截面積≥1.5mm2;G、NG、V+、NO、COM、S-、I采用阻燃RV線,截面積≥1.0mm2。

四、GST-LD-8301海灣消防輸入輸出模塊應用方法

模塊輸入端如果設置為“常開檢線”狀態輸入,模塊輸入線末端(遠離模塊端)必須并聯一個4.7kΩ的終端電阻;模塊輸入端如果設置為“常閉檢線”狀態輸入模塊輸入線末端(遠離模塊端)必須串聯一個4.7kΩ的終端電阻。模塊為有源輸出時,G和NG、V+、NO應該短接,COM、S-有源輸出端應并聯一個4.7kΩ的終端電阻,并串聯一個IN4007二極管。

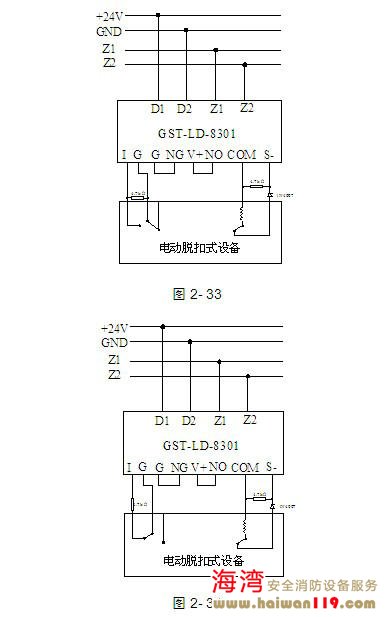

a.模塊通過有源輸出直接驅動一臺排煙口或防火閥等(電動脫扣式)設備的接線示意圖如圖2-33(無源常開檢線輸入)、圖2-34所示(無源常閉檢線輸入):

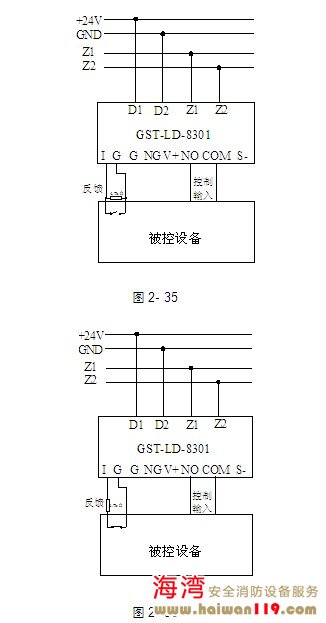

b.模塊無源輸出觸點控制設備的接線示意圖如圖2-35(無源常開檢線輸入)、圖2-36所示(無源常閉檢線輸入):
