1.2 GST5000控制器主機結構說明
1.2.1 按鍵及面板設置說明（以JB-QG-GST5000控制器為例）

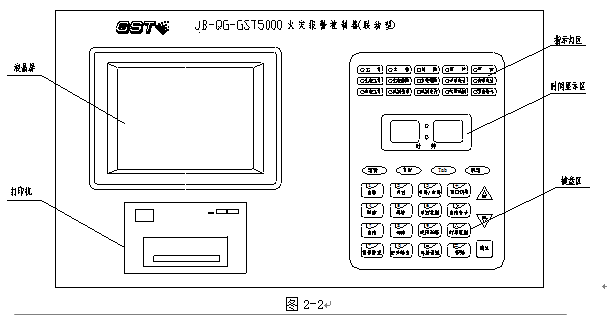

主控面板分：液晶顯示屏、指示燈區、時間顯示、鍵盤及打印機五部分（如圖2-2）。


指示燈及按鍵說明：
? 工作燈：綠色，當控制器工作時，此燈點亮。
? 主電工作燈：綠色，當控制器由AC220V電源供電工作時，此燈點亮。
? 備電工作燈：綠色，當控制器由備電供電工作時，此燈點亮。
? 火警燈：紅色，此燈亮表示控制器檢測到外接探測器處于火警狀態，具體信息見液晶顯示。火警排除后，按“復位”鍵此燈熄滅。
? 故障燈：黃色，此燈亮表示控制器檢測到外部設備（探測器、模塊或火災顯示盤）有故障，或控制器本身出現故障，具體信息見液晶顯示。故障排除后，按“復位”鍵此燈熄滅。
? 主電故障燈：黃色，當控制器的AC220V電源掉電或電源損壞，此燈亮。電源恢復正常后，此燈熄滅。
? 備電故障燈：黃色，當控制器的備用電源系統出現故障，此燈亮。備用電源系統故障排除后，此燈熄滅。
? 聯動燈：綠色，此燈亮表示控制器對外接設備發出啟動命令或收到外接設備動作反饋信號，具體信息見液晶顯示。按“復位”鍵，此燈熄滅。
? 隔離燈：黃色，當外部設備（探測器、模塊或火災顯示盤）發生故障時，可將它隔離掉，待修理或更換后，再利用釋放功能將設備恢復。有隔離設備存在時此燈亮。
? 手動允許燈：綠色，此燈亮表示可通過主控鍵盤或手動消防啟動盤對聯動設備進行啟動和停動的操作，否則不能進行上述操作。
? 自動允許燈：綠色，此燈亮表示當滿足聯動條件后，系統自動對聯動設備進行聯動操作。否則不能進行自動聯動。
? 噴灑請求燈：綠色，當不處于噴灑允許的條件下，啟動氣體滅火設備此燈亮，而氣體滅火設備不會被啟動。當啟動氣體滅火設備的聯動條件滿足時，此燈亮。
? 噴灑允許燈：綠色，此燈亮表示氣體滅火設備可以被手動啟動和自動聯動。否則不能聯動。
? 氣體噴灑燈：綠色，氣體滅火設備動作后此燈亮。
? 消音指示燈：綠色，當控制器發出報警音響時，按“消音”鍵消音指示燈點亮，揚聲器終止發出警報。如再次按下“消音”鍵或有新的警報發生時，消音指示燈熄滅，再次發出警報聲。

各操作鍵功能見第三部分《系統應用》。

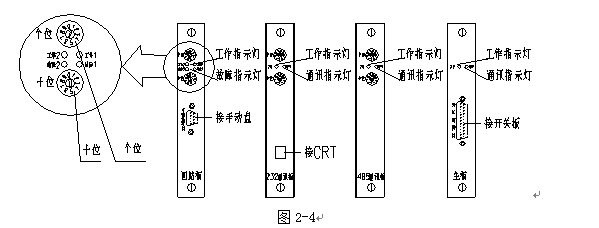

主板、回路板、通訊板（232、485）結構說明如圖2-4所示。



每個回路板及通訊板上均設有2個十進制編碼開關，分別代表十位和個位，用于設置回路板及通訊板通道號。當回路板為雙回路板時，編碼開關設置的是--路的通道號，第二路通道號自動加一。通訊板號與回路板號可任意混編。

圖例：回路板編碼開關十位為0、個位為1，則--回路的通道號為1號，第二回路的通道號為2號。
