海灣GST-BT002F獨立式可燃氣體探測器故障
文章來自:海灣消防設備 發布時間:2021-11-03 15:07:15

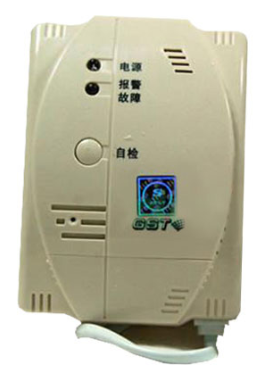

一、海灣GST-BT002F獨立式可燃氣體探測器
海灣GST-BT002F測量天然氣的,GST-BT/Y002F測量范圍為0~100%LEL的獨立式可燃氣體探測器(以下簡稱探測器)為非編碼型壁掛式安裝可燃氣體探測器,用于檢測可燃氣體的泄漏,適用于家庭、賓館、公寓等存在可燃氣體的場所進行安全監控。
二、GST-BT002F獨立式可燃氣體探測器特點
GST-BT002F探測器采用半導體氣敏元件,工作穩定,使用壽命長,安裝簡單。此類探測器為交流220V供電。
三、GST-BT002F獨立式可燃氣體探測器技術特性
型號 GST-BT002F
工作電壓 AC187V~AC253V
功耗 正常監視≤3.0W,報警狀態≤5.0W
輸出容量及控制方式 有源觸點:適用于DC12V單向直流脈沖電磁閥;電磁閥驅動能力:1000μF電容放電。
無源觸點:無源常開觸點,容量220V/1A,可方便的控制聯動設備
報警濃度 天然氣(BT系列)3000×10-6(6%LEL)
指示燈 電源指示燈:綠色;預熱狀態,閃亮;其他狀態,常亮
報警、故障指示燈:為雙色指示燈,報警狀態為紅色,故障狀態為黃色
蜂鳴器 報警時蜂鳴器每秒鳴叫約2次,報故障時蜂鳴器約每3s鳴叫一次
自檢鍵 按自檢鍵,指示燈循環閃亮一次,并伴有蜂鳴器三聲提示
傳感器壽命 5年
使用環境 溫度:-10℃~+50℃
相對濕度≤95%,不凝露
外形尺寸 121mm×87mm×47mm
外殼防護等級 IP30
殼體材料和顏色 ABS象牙白
重量 320g
安裝孔距 15mm
執行標準 GB15322.2-2003(BT、BY系列)
四、GST-BT002F獨立式可燃氣體探測器結構特征、安裝與布線
GST-BT(Y、R)002F 型獨立式可燃氣體探測器由兩部分構成:探測器及掛片,其結構特征如下圖所示。
GST-BT002F獨立式可燃氣體探測器結構特征
GST-BT002F探測器安裝方法:
首先根據安裝使用說明書的要求確定安裝位置,將金屬掛片固定在合適的位置上,然后將接線端子蓋打開,根據安裝使用說明書的要求將線接到相應的端子上,隨后蓋上接線端子蓋,*后將探測器背面邊緣的凹槽對準金屬掛板的固定鉤,向下壓入固定。同時將探測器AC220V電源輸入插頭插到AC220V電源插座上。接線示意圖如圖所示。
接GST-BT002F探測器安裝方法
GST-BT002F探測器對外接線端子示意圖如所示:
GST-BT002F探測器對外接線端子示意圖
其中:
K1、K2:可外控排氣扇或作為報警常開觸點,在報警時觸點閉合,無極性
V+、V-:接管道電磁閥,探測器連續報警3s~7s后,V+、V-之間輸出一個正向12V脈沖
電源輸入:為電源插頭,將它插入AC220V電源插座即可
布線要求:信號線K1、K2應選用截面積≥1.0mm2的阻燃BV型線;信號線V+、V-可選用截面積≥0.5mm2的阻燃RVS型銅芯線。
五、GST-BT002F獨立式可燃氣體探測器保養及維修
1.請避免在探測器附近大量使用發膠、摩絲、殺蟲劑、油漆、酒精、稀釋劑等物品,以免影響傳感器的正常監測;
2.如發生故障,請不要私自拆卸探測器進行維修,用戶可通知本公司或本公司設在當地的辦事機構,我們會盡快為您處理故障。
