GST-LD-D06型智能電源盤

文章來自:海灣消防設備 發布時間:2016-10-13 09:10:02

GST-LD-D06型智能電源盤由交直流轉換電路、備用電源浮充控制電路及電源監控電路三個部分組成,專門為整個消防聯動控制系統供電。
GST-LD-D06型智能電源盤以交流220V作為主電源,同時可外接DC24V/24Ah蓄電池作為備電。備用電源正常時接受主電源充電,當現場交流掉電時,備用電源自動導入為外部設備供電。智能電源盤可對主電故障及輸出故障進行報警,當交流輸入掉電時,報主電故障;當輸出電壓跌落時,報輸出故障;同時還設有電池過充及過放保護功能。電源監控部分用來指示當前輸出的電壓值及輸出電流值,并具有備電容量指示,以及各類故障及狀態顯示。
主要技術指標如下:
(1)額定輸出容量:DC24V、21A,分三路,每路7A
(2)使用環境:
溫度: 0℃~+40℃
相對濕度≤95%,不結露
(3)電源:主電為交流220V-15%+10%, DC24V  24Ah密封鉛酸電池作備電
(4)外形尺寸:
484mm´133mm´329mm

GST-LD-D06結構特征、安裝與布線

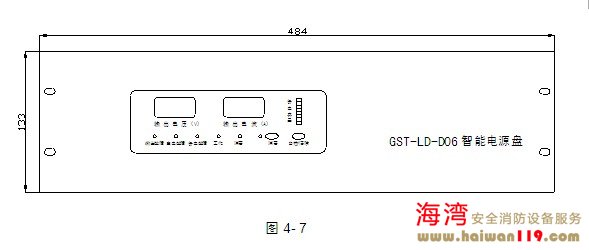

GST-LD-D06智能電源盤外形尺寸如圖1。



其中:
1.消音鍵:在報警狀態下,按下“消音”鍵可中止故障音響,但再次發生故障時,仍應有聲音報警。
2.自檢鍵:在監控狀態下,按下后電源盤自動對各種顯示元件進行檢查,此時各種顯示元件應正常點亮;自檢結束后,再按“自檢”鍵,能重新自檢。
3.輸出故障燈:黃色,當輸出線路發生斷路時,輸出故障燈點亮,同時蜂鳴器發出報警聲。
4.主電故障燈:黃色,主電掉電時,主電故障燈點亮,同時蜂鳴器發出報警聲。
5.備電故障燈:黃色,備電電壓低于DC18V時,備電故障燈點亮,同時蜂鳴器發出報警聲。
6.工作燈:綠色,當電源盤輸出正常時點亮。
7.消音燈:紅色,當處于消音狀態時,消音燈點亮。
8.顯示窗口分別顯示當前輸出電壓、輸出電流值。
9.備電容量指示器用于指示備用電池的容量。

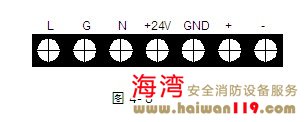

GST-LD-D06智能電源盤采用柜式插盤結構安裝,其主電開關在電源盤的后面,同位于電源盤后面的還有主電插座、保險及輸出接線端子,電源盤對外接線端子如圖2。

其中:
1.L、G、N(電源插座):交流220V電源端子(G為機殼保護地線端子)
 +24V、GND:DC24V輸出端子,有三路,三路輸出可以并接
+、-:備電輸入端子,有三路,當為單路輸入時,可接三路中的任意一路,多路時可以并接
2.布線要求:DC24V電源輸出線采用BV線,截面積大于等于4.0mm2。
