GST-LD-D02型智能電源盤
文章來自:海灣消防設備 發布時間:2016-10-13 09:10:06

GST-LD-D02型智能電源盤以交流220V作為主電源,同時可外接DC24V/24Ah蓄電池作為備電。備用電源正常時接受主電源充電,當現場交流掉電時,備用電源自動導入為外部設備供電。智能電源盤可對主電故障及輸出故障進行報警,當交流220V主電源掉電時,報主電故障;當輸出發生短路或斷路時報輸出故障。同時還設有電池過充及過放保護功能。本電源盤還具有輸出電壓、輸出電流的顯示功能,以及各類故障及狀態顯示。在以柜式火災報警控制器(聯動型)作為控制核心的系統中,本電源盤可作為聯動控制系統的電源使用。
主要技術指標如下:
(1)額定輸出容量:DC24V、6A
(2)使用環境:
溫度: 0℃~+40℃
相對濕度≤95%,不結露
(3)電源:主電為交流220V-15%, DC24V 24Ah密封鉛電池作備電
(4)外形尺寸:
484mm´89mm´325mm
GST-LD-D02智能電源盤結構特征、安裝與布線

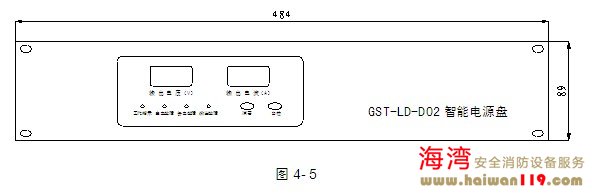

GST-LD-D02型電源盤外形示意圖如圖4-5:
本電源盤采用柜式插盤結構安裝,屬標準配置產品,當系統內總的用電量較大時,可選裝多塊電源盤。

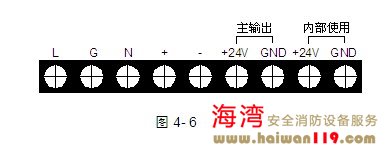

電源盤的主電開關、備電開關在電源盤的后面,同位于電源盤后面的還有主電插座、保險及輸出接線端子,電源盤對外接線端子示意圖如圖4-6:
其中:
L、G、N(電源插座):交流220V電源端子(G為機殼保護地線端子)
+、-:備電輸入端子
+24V、GND(主輸出):DC24V主輸出端子
+24V、GND(內部使用):DC24V多線制電源輸出端子
布線要求:DC24V電源輸出線采用阻燃BV線,截面積≥4。0mm2。
