J-SAM-GST9124型消火栓按鈕
文章來自:海灣消防設備 發布時間:2016-10-09 03:10:43

一、J-SAM-GST9124海灣消火栓按鈕特點
J-SAM-GST9124海灣消火栓按鈕為編碼型,可直接接入控制器總線,占一個地址編碼。消火栓按鈕表面裝有一按片,當啟用消火栓時,可直接按下按片,此時消火栓按鈕的紅色啟動指示燈亮,黃色警示物彈出,表明已向消防控制室發出了報警信息,火災報警控制器在確認了消防水泵已啟動運行后,就向消火栓按鈕發出命令信號點亮紅色啟動指示燈。消火栓按鈕上的綠色回答指示燈,只可由火災報警控制器點亮。本按鈕主要具有以下特點:
(1)J-SAM-GST9124海灣消火栓按鈕采用底座分離式結構設計,安裝簡單方便;
(2)電子編碼,可現場改寫;
(3)J-SAM-GST9124海灣消火栓按鈕為可重復使用型,采用壓下報警方式,按下后可用專用鑰匙復位;
(4)按下消火栓按鈕按片,消火栓按鈕提供的獨立輸出觸點,可直接控制其它外部設備
(5)J-SAM-GST9124海灣消火栓按鈕采用微處理器實現對消防設備的控制,用數字信號與火災報警控制器進行通信,工作穩定可靠,對電磁干擾有良好的抑制能力;
(6)由微處理器對運行情況進行監視,給出診斷信息。
二、J-SAM-GST9124海灣消火栓按鈕主要技術指標
(1)J-SAM-GST9124海灣消火栓按鈕工作電壓:總線24V
(2)J-SAM-GST9124海灣消火栓按鈕監視電流≤0.8mA
(3)報警電流≤2mA
(4)線制:消火栓按鈕與火災報警控制器信號二總線連接,若需實現直接啟泵控制,需將消火栓按鈕與泵控制箱采用二線連接
(5)J-SAM-GST9124海灣消火栓按鈕指示燈
啟動:紅色,巡檢時閃亮,消火栓按鈕按下時此燈點亮
回答:綠色,消防水泵運行時此燈點亮
(6)J-SAM-GST9124海灣消火栓按鈕無源輸出觸點容量:DC30V/100mA
(7)J-SAM-GST9124海灣消火栓按鈕使用環境:
溫度:-10℃~+55℃
相對濕度≤95%,不結露
(8)外殼防護等級:IP65
(9)J-SAM-GST9124海灣消火栓按鈕外形尺寸:
95.4mm×98.4mm×60mm(帶底殼)
三、J-SAM-GST9124海灣消火栓按鈕結構特征、安裝與布線
J-SAM-GST9124海灣消火栓按鈕為紅色全塑結構,分底盒與上蓋兩部分。底盒與上蓋采用拔插式結構裝配,安裝拆卸簡單、方便,連接緊密,非常便于工程調試及維修更換。消火栓按鈕外形示意圖如圖2-6:

J-SAM-GST9124海灣消火栓按鈕外接端子示意圖如圖2-7:

J-SAM-GST9124海灣消火栓按鈕其中:
Z1、Z2:無極性信號二總線接線端子
K1、K2:無源常開觸點,用于直接啟泵控制時,需外接24V電源
布線要求:信號線Z1、Z2采用阻燃RVS雙絞線,導線截面≥1.0mm2。

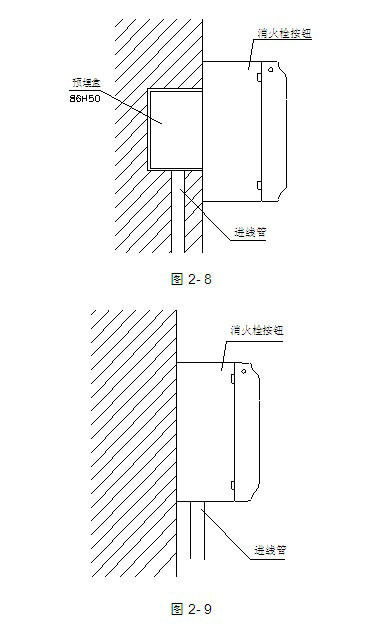

消火栓按鈕采用明裝方式,分為進線管明裝和進線管暗裝:進線管暗裝時只需拔下按鈕,從底殼的進線孔中穿入電纜并接在相應端子上,再插好按鈕即可安裝好,安裝示意圖見圖2-8;進線管明裝時只需拔下按鈕,將底殼下端的敲落孔敲開,從敲落孔中穿入電纜并接在相應端子上,再插好按鈕即可安裝好,安裝示意圖見圖2-9;安裝孔距為60mm。

四、J-SAM-GST9124海灣消火栓按鈕應用方法

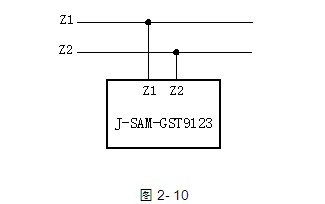

J-SAM-GST9124海灣消火栓按鈕與火災報警控制器及泵控制箱的連接可分為總線制啟泵方式和多線制直接起泵方式。采用總線制起泵方式時,消火栓按鈕直接和信號二總線連接,消火栓按鈕總線制起泵方式應用接線示意圖如圖2-10:


這種方式中,消火栓按鈕按下,即向控制器發出報警信號,控制器發出啟泵命令并確認泵已啟動后,將點亮消火栓按鈕上的綠色回答指示燈。

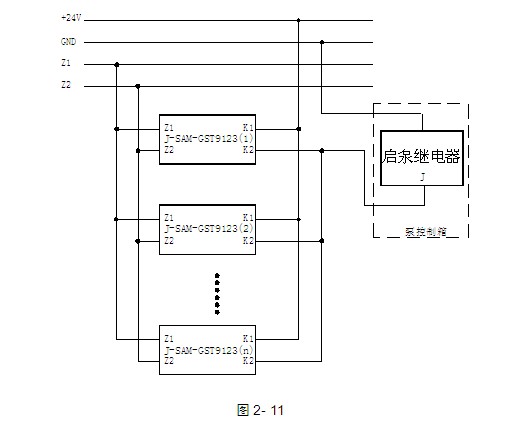

采用消火栓按鈕直接起泵方式應用接線示意圖如圖2-11:

這種方式中,消火栓按鈕按下,可直接控制消防泵的啟動,泵運行后,火災報警控制器確認泵已啟動后,將點亮消火栓按鈕上的綠色回答指示燈。
